Pengertian dan Klasifikasi pada Pompa

. Selasa, 08 Desember 2009

Pengertian Pompa
Pompa adalah jenis mesin fluida yang digunakan untuk memindahkan fluida melalui pipa dari satu tempat ke tempat lain. Dalam menjalankan fungsinya tersebut, pompa mengubah energi gerak poros untuk menggerakkan sudu-sudu menjadi energi tekanan pada fluida.

Klasifikasi Pompa
Menurut prinsip perubahan bentuk energi yang terjadi, pompa dibedakan menjadi :

1. Positive Displacement Pump
Disebut juga dengan pompa aksi positif. Energi mekanik dari putaran poros pompa dirubah menjadi energi tekanan untuk memompakan fluida. Pada pompa jenis ini dihasilkan head yang tinggi tetapi kapasitas yang dihasilkan rendah. Yang termasuk jenis pompa ini adalah :

a. Pompa rotari
Sebagai ganti pelewatan cairan pompa sentrifugal, pompa rotari akan merangkap cairan, mendorongnya melalui rumah pompa yang tertutup. Hampir sama dengan piston pompa torak akan tetapi tidak seperti pompa torak (piston), pompa rotari mengeluarkan cairan dengan aliran yang lancar (smooth).

Macam-macam pompa rotari :
  • Pompa roda gigi luar
Pompa ini merupakan jenis pompa rotari yang paling sederhana. Apabila gerigi roda gigi berpisah pada sisi hisap, cairan akan mengisi ruangan yang ada diantara gerigi tersebut. Kemudian cairan ini akan dibawa berkeliling dan ditekan keluar apabila giginya bersatu lagi
Gambar 1 : Pompa roda gigi luar
Sumber : William Wolansky & Arthur Akers, Modern Hydraulics,1990,97

  • Pompa roda gigi dalam
Jenis ini mempunyai rotor yang mempunyai gerigi dalam yang berpasangan dengan roda gigi kecil dengan penggigian luar yang bebas (idler). Sebuah sekat yang berbentuk bulan sabit dapat digunakan untuk mencegah cairan kembali ke sisi hisap pompa.
Gambar 2 : Lobe pump
Sumber : William Wolansky & Arthur Akers, Modern Hydraulics,1990,100

  • Pompa cuping (lobe pump)
Pompa cuping ini mirip dengan pompa jenis roda gigi dalam hal aksinya dan mempunyai 2 rotor atau lebih dengan 2,3,4 cuping atau lebih pada masing-masing rotor. Putaran rotor tadi diserempakkan oleh roda gigi luarnya.

Gambar 3 : Lobe pump
Sumber : William Wolansky & Arthur Akers, Modern Hydraulics,1990,97

  • Pompa sekrup (screw pump)
Pompa ini mempunyai 1,2 atau 3 sekrup yang berputar di dalam rumah pompa yang diam. Pompa sekrup tunggal mempunyai rotor spiral yang berputar di dalam sebuah stator atau lapisan heliks dalam (internal helix stator). Pompa 2 sekrup atau 3 sekrup masing-masing mempunyai satu atau dua sekrup bebas (idler).

Gambar 4 : Three-scrow pump
Sumber : William Wolansky & Arthur Akers, Modern Hydroulics,1990,102

  • Pompa baling geser (vane Pump)
Pompa ini menggunakan baling-baling yang dipertahankan tetap menekan lubang rumah pompa oleh gaya sentrifugal bila rotor diputar. Cairan yang terjebak diantara 2 baling dibawa berputar dan dipaksa keluar dari sisi buang pompa.

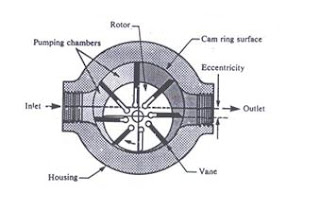

Gambar 5 : Vane pump
Sumber : William Walonsky & Arthur Akers, Modern Hydraulics, 1990,103

b. Pompa Torak (Piston)
Pompa torak mengeluarkan cairan dalam jumlah yang terbatas selama pergerakan piston sepanjang langkahnya. Volume cairan yang dipindahkan selama 1 langkah piston akan sama dengan perkalian luas piston dengan panjang langkah.
Macam-macam pompa torak :
• Menurut cara kerja
  • Pompa torak kerja tunggal
Gambar 6 : Pompa kerja tunggal
Sumber : Schematy Pump


  • Pompa torak kerja ganda
Gambar 7 : Pompa kerja ganda
Sumber : Schematy Pomp
• Menurut jumlah silinder :
o Pompa torak silinder tunggal
Gambar 8 : Pompa torak silinder tunggal
Sumber : Schematy pomp

o Pompa torak silinder ganda
Gambar 9 : Pompa torak silinder ganda
a. Swashplate pump
b. Bent – axis pump

Sumber : it.geocities.com

2. Dynamic Pump / Sentrifugal Pump
Merupakan suatu pompa yang memiliki elemen utama sebuah motor dengan sudu impeler berputar dengan kecepatan tinggi. Fluida masuk dipercepat oleh impeler yang menaikkan kecepatan fluida maupun tekanannya dan melemparkan keluar volut. Prosesnya yaitu :
- Antara sudu impeller dan fluida
Energi mekanis alat penggerak diubah menjadi energi kinetik fluida
- Pada Volut
Fluida diarahkan kepipa tekan (buang), sebagian energi kinetik fluida diubah menjadi energi tekan.
Yang tergolong jenis pompa ini adalah :

a. Pompa radial.
Fluida diisap pompa melalui sisi isap adalah akibat berputarnya impeler yang menghasilkan tekanan vakum pada sisi isap. Selanjutnya fluida yang telah terisap terlempar keluar impeler akibat gaya sentrifugal yang dimiliki oleh fluida itu sendiri. Dan selanjutnya ditampung oleh casing (rumah pompa) sebelum dibuang kesisi buang. Dalam hal ini ditinjau dari perubahan energi yang terjadi, yaitu : energi mekanis poros pompa diteruskan kesudu-sudu impeler, kemudian sudu tersebut memberikan gaya kinetik pada fluida.

Akibat gaya sentrifugal yang besar, fluida terlempar keluar mengisi rumah pompa dan didalam rumah pompa inilah energi kinetik fluida sebagian besar diubah menjadi energi tekan. Arah fluida masuk kedalam pompa sentrifugal dalam arah aksial dan keluar pompa dalam arah radial. Pompa sentrifugal biasanya diproduksi untuk memenuhi kebutuhan head medium sampai tinggi dengan kapasitas aliran yang medium. Dalam aplikasinya pompa sentrifugal banyak digunakan untuk kebutuhan proses pengisian ketel dan pompa-pompa rumah tangga.

Gambar 10 : Pompa Sentrifugal
Sumber : Sularso, pompa dan kompresor,2000,7
b. Pompa Aksial (Propeller)
Berputarnya impeler akan menghisap fluida yang dipompa dan menekannya kesisi tekan dalam arah aksial karena tolakan impeler. Pompa aksial biasanya diproduksi untuk memenuhi kebutuhan head rendah dengan kapasitas aliran yang besar. Dalam aplikasinya pompa aksial banyak digunakan untuk keperluan pengairan.
Gambar 11 : Pompa aksial
Sumber : Sularso, pompa dan kompresor,2000,8

c. Pompa Mixed Flow (Aliran campur)
Head yang dihasilkan pada pompa jenis ini sebagian adalah disebabkan oleh gaya sentrifugal dan sebagian lagi oleh tolakan impeler. Aliran buangnya sebagian radial dan sebagian lagi aksial, inilah sebabnya jenis pompa ini disebut pompa aliran campur.
